Termopar tipo K de acero inoxidable

Termopar tipo K de acero inoxidable
Detalles:
1. Fijación mecánica única: el diseño del terminal tipo O- permite la fijación directa a la superficie medida mediante pernos, tornillos o clips, lo que garantiza una instalación segura y sencilla, adecuada para objetos planos o curvos.
2. Compacto y altamente flexible: la estructura es extremadamente compacta, generalmente con un extremo del cable del termopar directamente soldado para formar el punto de detección de temperatura y fijado al terminal tipo O-, mientras que el otro extremo sirve como cable conductor. Este diseño lo hace ideal para instalación en espacios reducidos.
3. Fácil mantenimiento y reutilización: Cuando el equipo requiere mantenimiento o el sensor necesita calibración, se puede retirar fácilmente sin dañarlo aflojando los pernos, lo que hace que el mantenimiento sea extremadamente conveniente. La robusta estructura de unión caliente permite la instalación repetida en otra ubicación o dispositivo después de la limpieza, lo que reduce los costos de repuestos y la carga de trabajo de reemplazo.
Envíeconsulta
Descargar
Descripción
Parámetros técnicos
Tamaño y cableado

El termopar terminal-tipo K es un termopar tipo K de acero inoxidable con terminal tipo O-que consta de un extremo del cable del termopar directamente soldado a un punto de medición de temperatura y fijado en el terminal tipo O-como una sonda de detección-de temperatura, y un extremo extendido directamente a la longitud requerida como cable. Generalmente se utiliza junto con instrumentos de visualización, mesas de grabación y reguladores electrónicos. Generalmente se utiliza para medir la temperatura de superficies sólidas o gases puros. Tiene las ventajas de buena linealidad, gran fuerza termoelectromotriz, alta sensibilidad y respuesta rápida. Se deben seleccionar diferentes tipos de cables de termopar para el mismo termopar con número de graduación. El rango de medición de temperatura del termopar es diferente. Los termopares de alambre trenzado de acero inoxidable se utilizan comúnmente en escenarios de medición-a largo plazo de 0 a 250 grados.



Mantenimiento y Calibración



1 Inspeccione periódicamente la apariencia del termopar para asegurarse de que el tubo protector no esté dañado y que el extremo de la conexión no esté suelto.

2 Calibre periódicamente los termopares para garantizar la precisión de la medición. La calibración se puede realizar utilizando fuentes de temperatura estándar o termopares de referencia.

3 Evite la exposición prolongada de los termopares a altas temperaturas y ambientes corrosivos para extender su vida útil.



Precauciones para el uso de termopares


Elija el tipo apropiado: seleccione el termopar tipo K de acero inoxidable apropiado según el rango de temperatura y los requisitos de precisión de la medición.

Compensación del extremo frío: preste atención a la compensación de temperatura adecuada para el extremo frío del termopar.

Evite la contaminación: la unión caliente del termopar debe estar libre de contaminación para evitar afectar los resultados de la medición.

Evite el choque térmico: evite cambios rápidos de temperatura en el termopar para evitar daños.

Calibración regular: para mantener la precisión de la medición, el termopar tipo K de acero inoxidable debe calibrarse periódicamente.



temp K sensor 6
temp K sensor 5



Preguntas frecuentes



Q: ¿Cómo determinar la apariencia del tubo de protección de termopar tipo k de acero inoxidable?

R: 1. Espesor del tubo de protección del termopar: Depende de los requisitos de temperatura del sitio. El espesor mínimo no puede ser inferior a 2 mm.
2. El tubo de protección del termopar tiene algunos requisitos estrictos durante el proceso de producción: primero, el cabezal. Hay dos tipos de cabezales: uno consiste en utilizar un torno para realizar un método de sellado auto-fundible bajo una operación de alta-velocidad. La ventaja es que el termopar y el tubo protector están hechos del mismo material, lo que se puede utilizar en términos de resistencia a la temperatura y uso. La desventaja es que algunas tuberías con un sellado deficiente pueden tener poros y son propensas a sufrir fugas de aire o agua. Si se utiliza en gases o líquidos nocivos, las consecuencias serán desastrosas. Independientemente del método utilizado, se debe realizar una prueba de presión para evitar la formación de burbujas de aire.
3. Requisitos de soldadura de roscas de termopar: algunos termopares necesitan tener roscas. El material de la rosca suele ser 1Cr18Ni9Ti o 304 o el mismo material de la rosca que el tubo protector. Algunos fabricantes utilizan fundición para producir hilos. Un enfoque más formal es utilizar materiales de la misma textura. Debe haber estaciones de soldadura en ambos extremos del hilo para facilitar la soldadura con arco de argón. Ambos extremos del hilo deben estar soldados firmemente.
4. Algunos fabricantes no permiten el pulido de la apariencia del tubo de protección del termopar tipo K de acero inoxidable. El pulido solo elimina una capa protectora de la superficie exterior del tubo, lo que lo hace brillante y hermoso, pero no práctico. Ahora, gracias a los avances tecnológicos, los tubos de acero inoxidable pueden tener un acabado liso durante el proceso de producción. Durante la producción, solo es necesario tratar especialmente la superficie y aplicarle una capa mate. La apariencia parece alta-sin pérdida de calidad.
5. Proteja las tuberías de la suciedad residual y los restos metálicos.
6. No debe haber corrosión, abolladuras o rayones evidentes en el exterior del tubo protector.
7. Las marcas de polaridad en la caja de conexiones son correctas.
8. Todos los componentes deben ensamblarse correctamente, conectarse de manera confiable y las piezas no deben dañarse.
En resumen, al verificar la apariencia del termopar según los puntos anteriores, podemos juzgar intuitivamente la calidad del termopar.





Etiqueta: termopar tipo k de acero inoxidable, fabricantes, proveedores, fábrica de termopar tipo k de acero inoxidable de China, Sensor de temperatura para el monitoreo de la contaminación, Sensor de temperatura para aire acondicionado, Sensor de temperatura para automotriz, Sensor de temperatura para informar, Sensor de temperatura para la producción, Sensor de temperatura para equipos de control

Especificaciones del termopar tipo K-




Modelo Nombre de los productos Material de alambre piel de línea Diámetro del alambre
(MM)		 Especificaciones del núcleo del cable longitud
(MM)		 marca de graduación Temperatura de aplicación real
( grado )		 conductor termico Material conductor térmico Tamaño del conductor térmico
(MM)		 Material de la tuerca Hilo Tamaño de tuerca Terminal de conexión Tamaño del terminal de conexión
(MM)		 Material de resorte Tamaño del resorte
(diámetro exterior * longitud MM)		 Aislado/no-aislado
TS-D4-05 Tipo de terminal Termopar tipo K- KX níquel cromo níquel silicio trenzado de acero inoxidable 2*3 7*0.2 500 K 0-250 Terminal redonda RNB Cobre estañado 17.7*8.0/4.3*1.0       Horquilla SV roja y azul 20*6.5/4.3*0.5 acero para resortes 6*50 no-aislado
TS-D4-10 Tipo de terminal Termopar tipo K- KX níquel cromo níquel silicio trenzado de acero inoxidable 2*3 7*0.2 1000 K 0-250 Terminal redonda RNB Cobre estañado 17.7*8.0/4.3*1.0       Horquilla SV roja y azul 20*6.5/4.3*0.5 acero para resortes 6*50 no-aislado
TS-D4-15 Tipo de terminal Termopar tipo K- KX níquel cromo níquel silicio trenzado de acero inoxidable 2*3 7*0.2 1500 K 0-250 Terminal redonda RNB Cobre estañado 17.7*8.0/4.3*1.0       Horquilla SV roja y azul 20*6.5/4.3*0.5 acero para resortes 6*50 no-aislado
TS-D4-20 Tipo de terminal Termopar tipo K- KX níquel cromo níquel silicio trenzado de acero inoxidable 2*3 7*0.2 2000 K 0-250 Terminal redonda RNB Cobre estañado 17.7*8.0/4.3*1.0       Horquilla SV roja y azul 20*6.5/4.3*0.5 acero para resortes 6*50 no-aislado
TS-D6-05 Tipo de terminal Termopar tipo K- KX níquel cromo níquel silicio trenzado de acero inoxidable 2*3 7*0.2 500 K 0-250 Terminal redonda RNB Cobre estañado 21.4*12.0/6.5*1.0       Horquilla SV roja y azul 20*6.5/4.3*0.5 acero para resortes 6*50 no-aislado
TS-D6-10 Tipo de terminal Termopar tipo K- KX níquel cromo níquel silicio trenzado de acero inoxidable 2*3 7*0.2 1000 K 0-250 Terminal redonda RNB Cobre estañado 21.4*12.0/6.5*1.0       Horquilla SV roja y azul 20*6.5/4.3*0.5 acero para resortes 6*50 no-aislado
TS-D6-15 Tipo de terminal Termopar tipo K- KX níquel cromo níquel silicio trenzado de acero inoxidable 2*3 7*0.2 1500 K 0-250 Terminal redonda RNB Cobre estañado 21.4*12.0/6.5*1.0       Horquilla SV roja y azul 20*6.5/4.3*0.5 acero para resortes 6*50 no-aislado
TS-D6-20 Tipo de terminal Termopar tipo K- KX níquel cromo níquel silicio trenzado de acero inoxidable 2*3 7*0.2 2000 K 0-250 Terminal redonda RNB Cobre estañado 21.4*12.0/6.5*1.0       Horquilla SV roja y azul 20*6.5/4.3*0.5 acero para resortes 6*50 no-aislado
TR-D4-05 Tipo de terminal Termopar tipo K- KX níquel cromo níquel silicio gel de sílice 3 7*0.2 500 K 0-200 Terminal redonda RNB Cobre estañado 17.7*8.0/4.3*1.0       Horquilla SV roja y azul 20*6.5/4.3*0.5 acero para resortes 6*50 no-aislado
TR-D4-10 Tipo de terminal Termopar tipo K- KX níquel cromo níquel silicio gel de sílice 3 7*0.2 1000 K 0-200 Terminal redonda RNB Cobre estañado 17.7*8.0/4.3*1.0       Horquilla SV roja y azul 20*6.5/4.3*0.5 acero para resortes 6*50 no-aislado
TR-D4-15 Tipo de terminal Termopar tipo K- KX níquel cromo níquel silicio gel de sílice 3 7*0.2 1500 K 0-200 Terminal redonda RNB Cobre estañado 17.7*8.0/4.3*1.0       Horquilla SV roja y azul 20*6.5/4.3*0.5 acero para resortes 6*50 no-aislado
TR-D4-20 Tipo de terminal Termopar tipo K- KX níquel cromo níquel silicio gel de sílice 3 7*0.2 2000 K 0-200 Terminal redonda RNB Cobre estañado 17.7*8.0/4.3*1.0       Horquilla SV roja y azul 20*6.5/4.3*0.5 acero para resortes 6*50 no-aislado
TR-D6-05 Tipo de terminal Termopar tipo K- KX níquel cromo níquel silicio gel de sílice 3 7*0.2 500 K 0-200 Terminal redonda RNB Cobre estañado 21.4*12.0/6.5*1.0       Horquilla SV roja y azul 20*6.5/4.3*0.5 acero para resortes 6*50 no-aislado
TR-D6-10 Tipo de terminal Termopar tipo K- KX níquel cromo níquel silicio gel de sílice 3 7*0.2 1000 K 0-200 Terminal redonda RNB Cobre estañado 21.4*12.0/6.5*1.0       Horquilla SV roja y azul 20*6.5/4.3*0.5 acero para resortes 6*50 no-aislado
TR-D6-15 Tipo de terminal Termopar tipo K- KX níquel cromo níquel silicio gel de sílice 3 7*0.2 1500 K 0-200 Terminal redonda RNB Cobre estañado 21.4*12.0/6.5*1.0       Horquilla SV roja y azul 20*6.5/4.3*0.5 acero para resortes 6*50 no-aislado
TR-D6-20 Tipo de terminal Termopar tipo K- KX níquel cromo níquel silicio gel de sílice 3 7*0.2 2000 K 0-200 Terminal redonda RNB Cobre estañado 21.4*12.0/6.5*1.0       Horquilla SV roja y azul 20*6.5/4.3*0.5 acero para resortes 6*50 no-aislado



También podría gustarte
  • Termopar tipo K M6
    Termopar tipo K M6

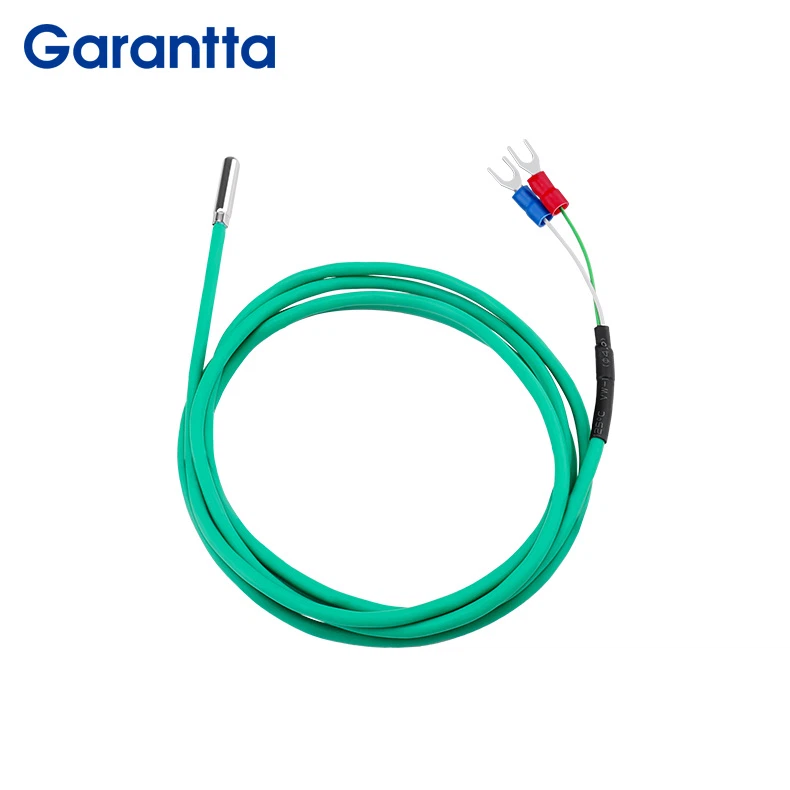

  • Sonda Termopar Tipo K
