Sensor de fibra óptica

R: El sensor de fibra óptica Garantta es un sensor funcional. Debido a las siguientes características de la fibra óptica, es ampliamente utilizada en una gran cantidad de ocasiones.

1. La fibra óptica es delgada y suave, con alta conductividad de la luz y fácil de instalar en un espacio pequeño.

2. La fibra óptica tiene las características de anti-interferencia electromagnética y puede funcionar de manera confiable en entornos electromagnéticos complejos.

3. La fibra óptica tiene aislamiento eléctrico y estabilidad química y puede usarse a prueba de explosiones-y en otras ocasiones.

4. La fibra óptica de vidrio de cuarzo tiene resistencia a la corrosión y puede convertirse en productos de detección de reflexión difusa o a través de-haz para entornos de alta-temperatura.

5. La velocidad de transmisión de la luz es rápida, lo que es adecuado para detectar piezas de trabajo u objetos en movimiento a alta-velocidad. Garantta puede personalizar varios tubos de fibra óptica de alta-precisión y sensores de fibra óptica para instalación en espacios pequeños, ambientes de alta-temperatura, gases corrosivos y otras ocasiones especiales según las necesidades del cliente.

R: Se utilizan diferentes tubos de fibra con amplificadores para formar diferentes tipos de sensores de fibra; Los sensores de fibra Garantta se dividen en doce categorías.

• fibra coaxial

1. La mitad de la fibra coaxial es una fibra transmisora ​​y la circundante es una fibra receptora. Incluso si el objeto detectado se detecta desde diferentes direcciones, el error es muy pequeño.

2. Existe una variedad de disposiciones de núcleos de fibras. Elija diferentes tipos de fibras ópticas según sus necesidades.

• Fibra en ángulo recto-

1. Tubo de fibra en ángulo recto-, utilizado para detectar pines de CI;

2. Nuevo producto patentado;

3. Hay una variedad de modelos y tipos disponibles.

4. Cumplir con requisitos especiales como alta velocidad, alta precisión, ahorro de energía y resistencia a altas temperaturas.

• Fibra de haz opuesto-

1. El amplificador está equipado con una fibra óptica para detectar la presencia o ausencia de objetos opacos o translúcidos en la línea de montaje; 2. Nuevo producto patentado;

3. Hay una variedad de modelos y tipos disponibles.

4. Cumplir con requisitos especiales como alta velocidad, alta precisión, ahorro de energía y resistencia a altas temperaturas.

• Vista lateral-fibra óptica

1. Tubo de fibra óptica de detección lateral-, adecuado para uso en espacios de instalación estrechos;

2. Nuevo producto patentado;

3. Hay varios modelos y tipos disponibles.

4. Cumplir con requisitos especiales como alta velocidad, alta precisión, ahorro de energía y resistencia a altas temperaturas.

Fibra óptica matricial. El núcleo de fibra óptica tiene alta densidad y alta precisión de detección, y puede usarse para distinguir objetos grandes y pequeños y corregir la desviación de productos o tiras.

• Fibra óptica de ventana

1. La fibra óptica de ventana se utiliza para el recuento y detección de productos, y se utiliza principalmente en la industria del embalaje.

2. Se utiliza para el recuento de productos, la detección y la detección de caídas de material.

BLa fibra óptica de raqueta se utiliza para la detección, el recuento y el posicionamiento de productos en la línea de montaje, lo que puede ahorrar espacio de instalación. La fibra óptica extra-puede detectar pequeños pines de chips IC y microchips IC

• Fibra óptica de reflexión difusa

1. Se puede utilizar para detectar el marcado de la tira y distinguir por diferentes colores de diferente reflectividad.

2. Nuevo producto patentado;

3. Hay varios modelos y tipos disponibles.

4. Cumplir con requisitos especiales como alta velocidad, alta precisión, ahorro de energía y resistencia a altas temperaturas.

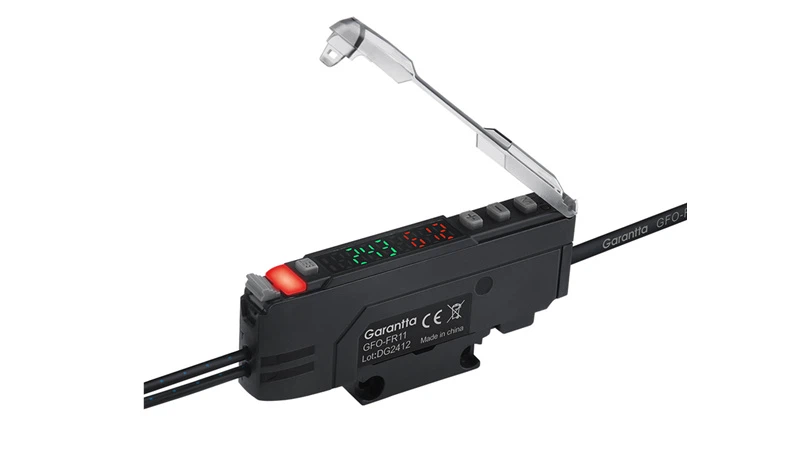

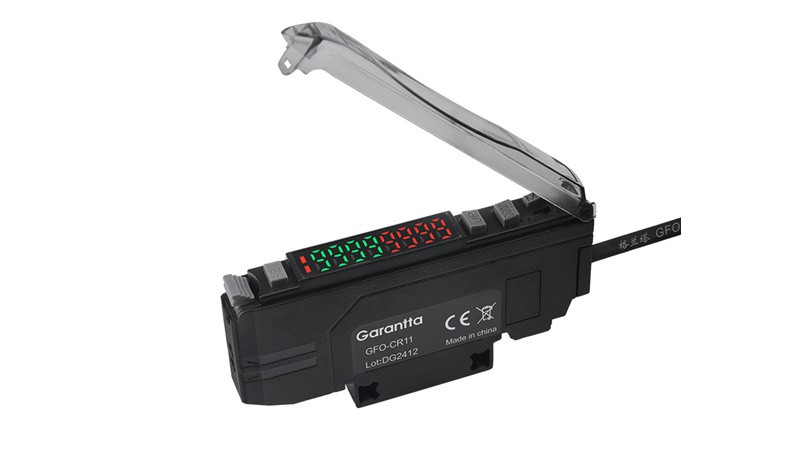

R: De hecho, un sensor de fibra óptica es un sensor que transmite señales ópticas a través de cables de fibra óptica y convierte señales ópticas en señales eléctricas a través de un convertidor. Generalmente, un sensor de fibra óptica se compone de una sonda de fibra óptica, un cable de fibra óptica y un amplificador de fibra óptica. Estas tres partes trabajan juntas para lograr el propósito de la detección. Entre ellos, el amplificador de fibra óptica es en realidad una unidad de visualización. El sensor de fibra óptica se puede conectar directamente al PLC sin conectarse al amplificador de fibra óptica, y también puede recibir y convertir señales de la misma manera. El principio del sensor de fibra óptica es enviar la luz desde la fuente de luz al modulador. Después de que el parámetro medido y la luz en el área de modulación interactúan entre sí, la luz cambia. Generalmente llamamos a esto luz de señal luminosa cambiada. Al detectar la luz de señal, se logra el propósito de la detección. Este proceso es muy rápido y preciso. Para algunos objetos muy pequeños, como agujas, núcleos de bolígrafos, puntas de bolígrafos, tornillos y otros componentes de precisión, los sensores de fibra óptica también pueden detectarlos fácilmente.

R: La fibra óptica consta de un núcleo en el centro y un revestimiento con diferentes índices de refracción. Cuando la luz ingresa al núcleo, ingresa al núcleo mientras se refleja totalmente repetidamente en la superficie límite con el revestimiento. Después de pasar por el interior de la fibra óptica, la luz emitida desde el extremo se difunde en un ángulo de aproximadamente 60 grados y se irradia sobre el objeto de detección.

R: 1. El tamaño de apariencia se refiere a la forma y el tamaño del componente de fibra óptica, etc., y se selecciona de acuerdo con las restricciones de espacio de instalación del cliente.

2. El núcleo de fibra tiene diferentes características debido a los diferentes tipos de núcleos y se selecciona de acuerdo con la distancia de detección y el tamaño del objeto de detección requerido por el cliente.

3. El radio de curvatura se refiere a cuántos mm se puede doblar el radio del componente de fibra óptica, y aún se puede usar sin obstáculos mientras se cumple con el rendimiento de la distancia de detección. Para lugares donde el montaje es más difícil, se selecciona un modelo con un radio menor.

4. Temperatura ambiente: rango de temperatura dentro del cual se puede utilizar el componente de fibra óptica. Cuando la temperatura ambiente es alta, lo ideal es elegir un tipo resistente al calor-.

5. La longitud del componente de fibra óptica. Cuanto mayor sea la longitud, más lejos se podrá instalar del amplificador de fibra óptica. Los anteriores son los principales factores clave para seleccionar el núcleo del sensor de fibra óptica. Haga una selección específica basada en la situación real y el análisis real.

R: Los sensores de fibra óptica se utilizan ampliamente en muchos campos, como semiconductores, baterías de litio, productos farmacéuticos, químicos, fabricación de automóviles, medicina, catering, ferretería, textiles, embalaje, etc. Granta tiene una gama completa de sensores de fibra óptica, diseñados para diferentes aplicaciones, con un rendimiento excelente. Se puede combinar libremente con más de 100 series de cables de fibra óptica y se encuentra disponible una variedad de cabezales sensores con fibras ópticas de plástico y vidrio, lo que facilita la detección de aplicaciones de objetos pequeños y entornos complejos.

R: (1) Anti-interferencia electromagnética: la frecuencia de la radiación electromagnética es generalmente mucho menor que la de las ondas de luz, por lo que la señal óptica transmitida en la fibra óptica no se ve afectada por la interferencia electromagnética.

(2) Buen rendimiento de aislamiento eléctrico, seguro y confiable: la fibra óptica en sí está hecha de dieléctricos y no requiere un motor, por lo que es adecuada para su uso en la producción de petróleo, gas y productos químicos inflamables y explosivos.

(3) Resistencia a la corrosión y propiedades químicas estables: dado que el material utilizado para fabricar fibras ópticas, el cuarzo, tiene una estabilidad química extremadamente alta, los sensores de fibra óptica son adecuados para su uso en entornos hostiles.

(4) Tamaño pequeño, peso ligero y geometría plástica.

(5) Baja pérdida de transmisión: se puede lograr un monitoreo remoto.

(6) Gran capacidad de transmisión: se puede lograr una medición distribuida multi-punto.

(7) Amplio rango de medición: se puede medir temperatura, presión, tensión, nivel de líquido, desplazamiento, aceleración, etc.

R: (1) Alta sensibilidad. Dado que la luz es una onda electromagnética con una longitud de onda muy corta, su longitud óptica se puede obtener a partir de la fase de la luz. Tomando el interferómetro de fibra óptica como ejemplo, dado que el diámetro de la fibra óptica utilizada es muy pequeño, se ve fácilmente afectado por una pequeña fuerza mecánica externa o su longitud óptica cambiará cuando cambie la temperatura.

(2) Anti-interferencia electromagnética, aislamiento eléctrico, resistencia a la corrosión y seguridad intrínseca. Dado que los sensores de fibra óptica utilizan ondas de luz para transmitir información, y las fibras ópticas son medios de transmisión eléctricamente aislantes y resistentes a la corrosión-y son seguros y confiables, se pueden usar de manera conveniente y efectiva en diversos entornos electromecánicos, petroquímicos, mineros y otros entornos hostiles a gran escala-con fuertes interferencias electromagnéticas y entornos inflamables y explosivos.

(3) Velocidad de medición rápida. La luz se propaga a la velocidad más rápida y puede transmitir información bidimensional, por lo que puede usarse para mediciones de alta-velocidad. El análisis de señales de radar y otras señales requiere una tasa de detección extremadamente alta, que es difícil de lograr utilizando métodos electrónicos. El análisis del espectro de alta-velocidad utilizando el fenómeno de difracción de la luz puede resolver este problema.

(4) Gran capacidad de información. La señal medida es transportada por ondas de luz y la frecuencia de la luz es muy alta, por lo que la banda de frecuencia que puede acomodar es muy amplia. Una misma fibra óptica puede transmitir múltiples señales.

(5) Aplicable a entornos hostiles. La fibra óptica es un dieléctrico resistente al alto voltaje, la corrosión y las interferencias electromagnéticas. Puede utilizarse en entornos hostiles donde otros sensores no son adecuados.
