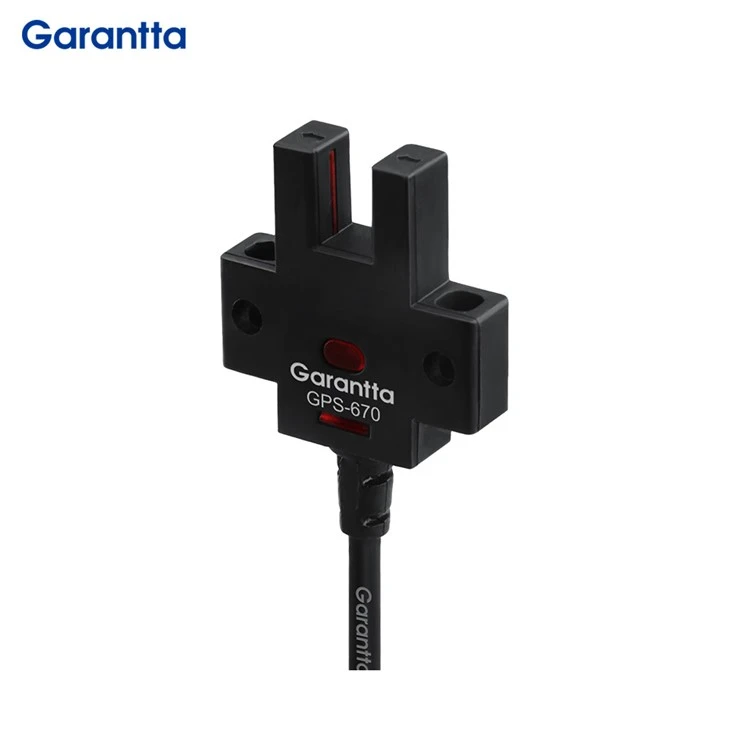

Sensor fotoeléctrico de ranura

El sensor fotoeléctrico de ranura también se denomina interruptor fotoeléctrico tipo U-, interruptor fotoeléctrico cóncavo, interruptor de límite de recorrido, etc. Es una especie de interruptor fotoeléctrico de haz pasante. Es un sensor fotoeléctrico de inducción de infrarrojos, compuesto por un tubo emisor-de infrarrojos, un tubo receptor-de infrarrojos y un chip de placa de circuito. Utiliza la luz como medio, recibiendo y convirtiendo la luz infrarroja entre el emisor de luz y el receptor de luz para detectar la posición del objeto. Los interruptores fotoeléctricos de ranura cóncava se utilizan principalmente para el posicionamiento límite del módulo, la lectura del número de rotación del eje (lectura del número de revoluciones y la velocidad), la detección de descarga de papel o tela textil, el recorrido límite del rodamiento, etc., y se utilizan ampliamente.

• Tipo ranurado que cumple con los estándares internacionales.
• Tamaño ultra-pequeño, que ahorra mucho espacio
• Producción de procesos automatizada, coherencia ultra-alta
• Simple y firme, máxima confiabilidad
• Luces indicadoras de acción de múltiples-ángulos grandes y claras
• Larga vida útil, respuesta de alta-velocidad e instalación flexible
• Anti-fuerte interferencia de luz solar, anti-interferencia de energía
• Combinación perfecta de velocidad y precio.

1. Ancho de la ranura: el objeto a detectar debe pasar a través de la ranura del interruptor fotoeléctrico de ranura, que no puede ser demasiado grande para bloquear la luz infrarroja. Por lo tanto, el ancho de la ranura del interruptor fotoeléctrico en forma de U- debe ser más ancho que el objeto a detectar y debe haber un cierto margen para una fácil instalación.

2. La apariencia del interruptor fotoeléctrico de ranura: con orificios de fijación, dimensiones externas y múltiples opciones para métodos de instalación, elija según las condiciones reales.

3. Posición de instalación: Al instalar el sensor fotoeléctrico de ranura, el diámetro exterior del disco dentado de detección debe exceder el punto de detección entre 1 y 2 mm. De esta manera se puede bloquear eficazmente la luz.

4. Velocidad de respuesta: si hay una aplicación de alta-velocidad, es necesario prestar atención a si la frecuencia de conmutación del interruptor fotoeléctrico de ranura cumple con los requisitos de uso. Los interruptores fotoeléctricos de ranura Garantta tienen una velocidad ultra-alta de hasta 2 KHz.

5. Factores ambientales: si se utiliza en un entorno con luz intensa, luz solar intensa o luz natural, es necesario seleccionar un sensor que sea resistente a interferencias de luz intensas. Los interruptores fotoeléctricos de ranura de Garantta han sido probados para resistir fuertes interferencias de luz de más de 20.000 Lux.

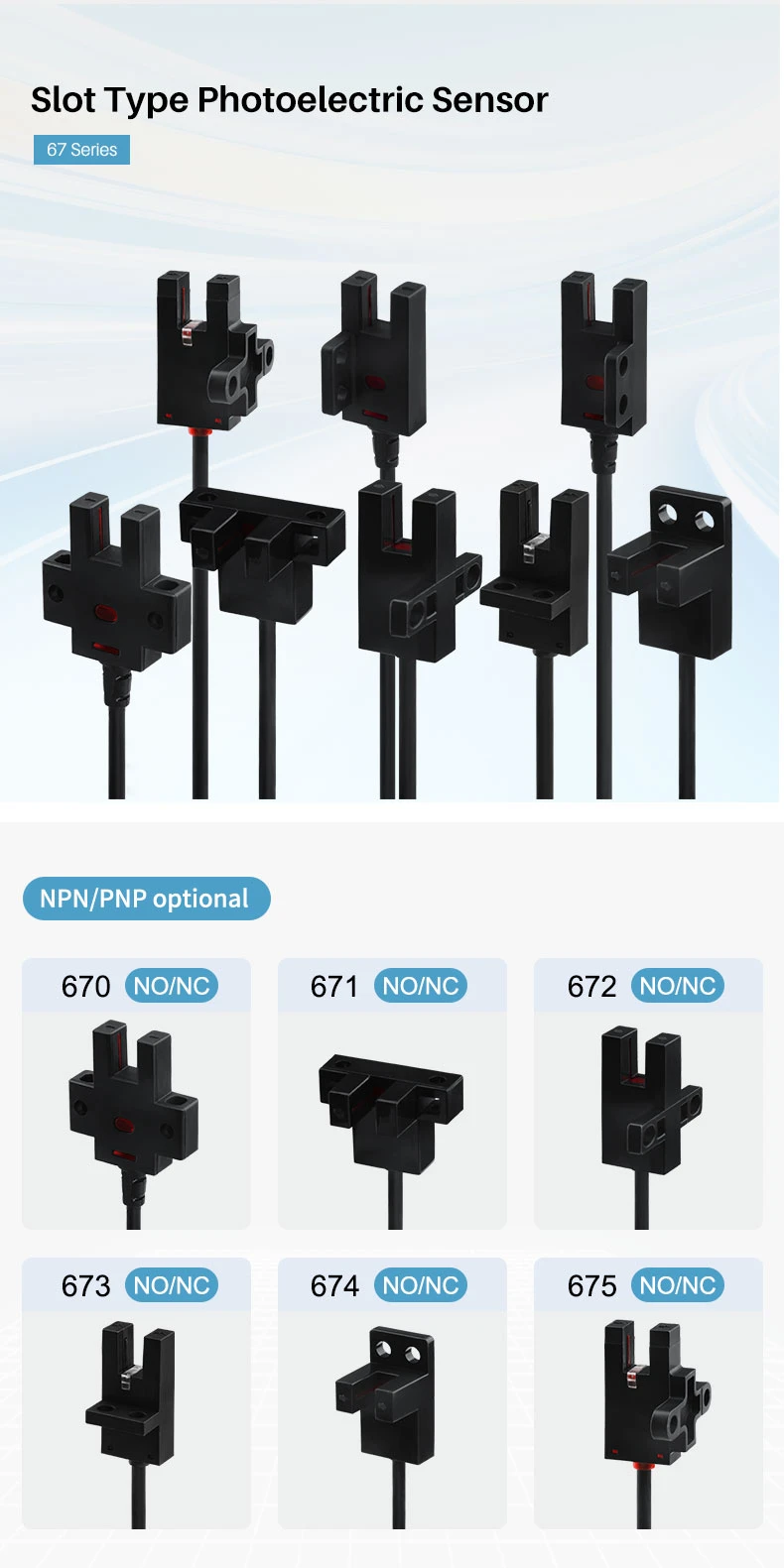

6. Diversidad de formas de canales: tipo U-, tipo F-, tipo R-, tipo K-, tipo L-

1. Ancho de la ranura. El objeto detectado debe pasar a través de la ranura del acoplador óptico tipo ranura-para bloquear la luz infrarroja. Por lo tanto, el ancho de la ranura del sensor fotoeléctrico debe ser más ancho que el objeto detectado y tener un cierto margen para una fácil instalación.

2. El ancho de la ranura de luz del acoplador óptico tipo ranura-(interruptor fotoeléctrico). Si el objeto detectado es un disco dentado, el ancho del diente del disco dentado es d y el ancho de la ranura del diente del disco dentado es f. Para el interruptor fotoeléctrico de tipo ranura-, se requiere que el ancho de la ranura de luz del acoplador óptico de tipo ranura- sea menor que d y menor que f. Esto puede garantizar que la luz infrarroja pueda bloquearse y conducirse de manera efectiva. En las condiciones anteriores, seleccione un acoplador óptico de tipo ranura-con una rendija de luz ancha.
3. Aspecto del acoplador óptico tipo ranura-(interruptor fotoeléctrico): con orificio de fijación y con orificio de fijación, elija según la situación real.
4. Posición de instalación: Al instalar el sensor fotoeléctrico, el diámetro exterior del disco dentado de detección debe exceder el eje óptico del acoplador óptico tipo ranura - entre 1 y 2 mm. Esto puede bloquear eficazmente la luz.

1. Los interruptores fotoeléctricos de ranura tampoco tienen contacto como los interruptores de proximidad, pero los interruptores fotoeléctricos de ranura son diferentes de los interruptores de proximidad. Los interruptores de proximidad tienen una larga distancia de detección y pueden detectar largas distancias (decenas de metros). Tienen una alta precisión de detección y pueden detectar objetos pequeños y se utilizan ampliamente. La ranura fotoeléctrica tiene un ancho de 5 mm, que se puede configurar según las necesidades y los parámetros.

2. En comparación con los interruptores de proximidad, los interruptores fotoeléctricos de ranura se ven más afectados por la distancia, pero la precisión de detección también es muy alta y no dañarán el objeto detectado. La distancia de detección de los interruptores de proximidad es muy larga y sin contacto, por lo que no dañarán el objeto detectado y no se verán afectados por el objeto detectado.

3. Los interruptores fotoeléctricos de ranura, al igual que otros interruptores de proximidad, pueden detectar objetos en movimiento a alta-velocidad porque no hay movimiento mecánico.
